SYDXN-E型感应式高压带电显示装置
一、功能特点
1、安全性好、可靠性高
2、准确判断带电情况
3、系统自检
4、断线报警（按选型）
5、备用电源（按选型）
6、外置电源
7、通讯（定制）
8、板前维护
二、产品规格
|
标称电压 |
6kV 10kV 35kV |
|
|
额定频率 |
50Hz |
|
|
工作电源 |
85V～265V AC / 100V～360V DC |
|
|
传感器与主回路空气距离 |
6kV 100mm～120mm |
|
|
10kV 125mm～145mm |
||
|
35kV 300mm～320mm |
||
|
响应时间 |
≤ 1s |
|
|
面板防护等级 |
IP4X |
|
|
显示元件寿命 |
> 50000h |
|
|
联锁信号输出单元寿命 |
> 10000次 |
|
|
闭锁接点容量(无源) |
5A、250V AC/30V DC |
|
|
整机功耗 |
< 2W |
|
|
环境 |
运行温度 |
－15℃～＋55℃ |
|
存储温度 |
－25℃～＋70℃ |
|
|
相对湿度 |
≤ 95% |
|
|
海拔高度 |
≤ 1000m |
|
|
无明显受腐蚀性、可燃性气体、蒸气等污染 |
||
|
超出上述参数，请与公司协商。 |
||
三、同系列各规格型号差异
|
型号 |
类型 |
功 能 |
|||||||
|
带电指示 |
板前维护 |
系统自检 |
强制闭锁 |
断线报警 |
核相功能 |
内置备用电源 |
外置备用电源 |
||
|
SYDXN-T |
提示型 |
√ |
√ |
√ |
|
|
|
|
○ |
|
SYDXN-Q |
标准型 |
√ |
√ |
√ |
√ |
|
|
√ |
○ |
|
SYDXN |
智能型 |
√ |
√ |
√ |
√ |
√ |
|
√ |
○ |
|
SYDXN-H |
智能型 |
√ |
√ |
√ |
√ |
○ |
√ |
√ |
○ |
|
SYDXN-E |
智能型 |
√ |
|
√ |
√ |
√ |
|
|
|
|
备注：标红产品为本页面对应型号（SYDXN-E） |
|||||||||
四、外形及安装尺寸

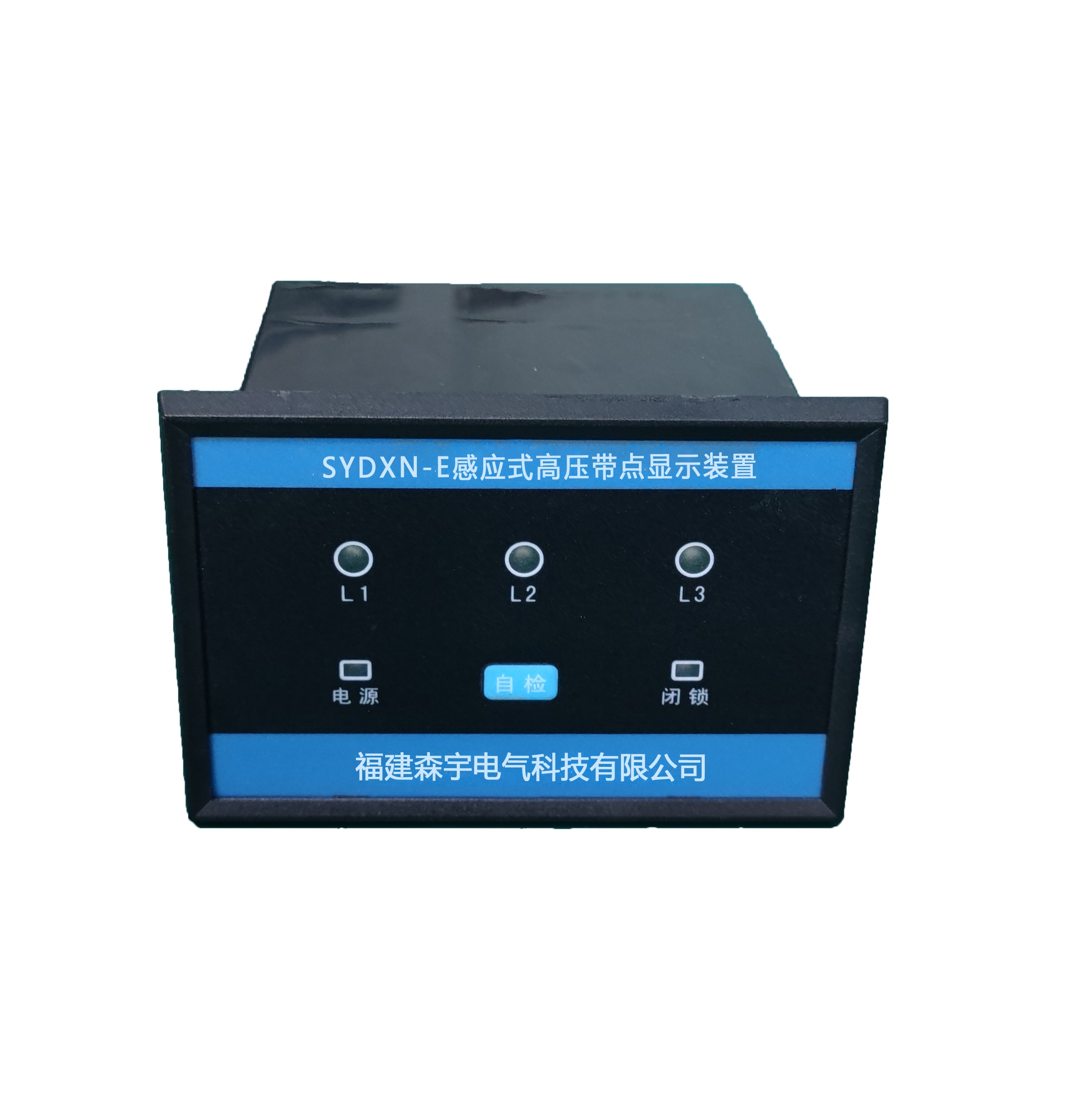

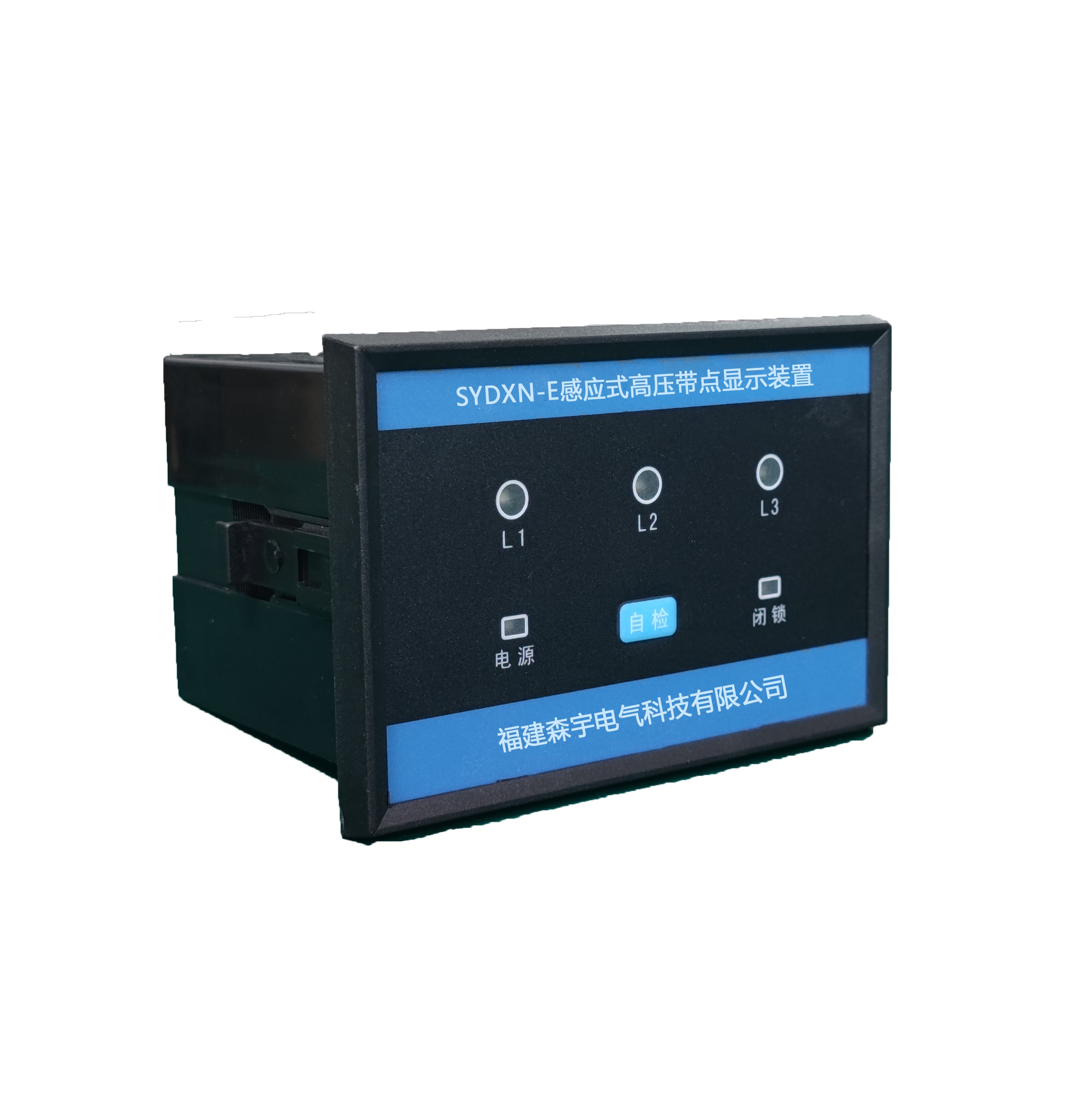

1、控制器
单位：mm
示意图 盘面开口

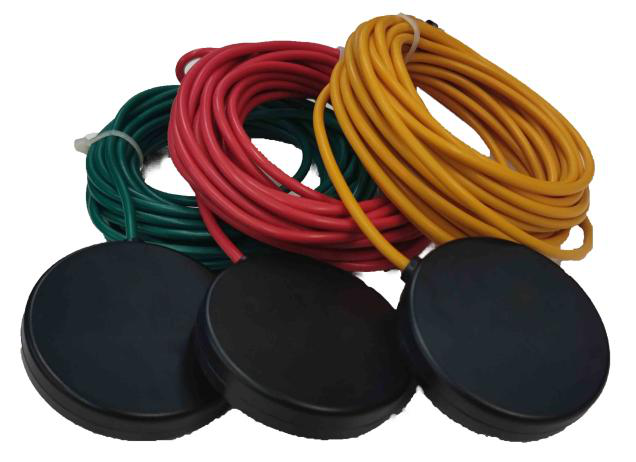

2、传感器
单位：mm
底面视图 侧面视图
！注：传感器安装孔为Φ5.5㎜，并用配带的M5螺丝紧固。
