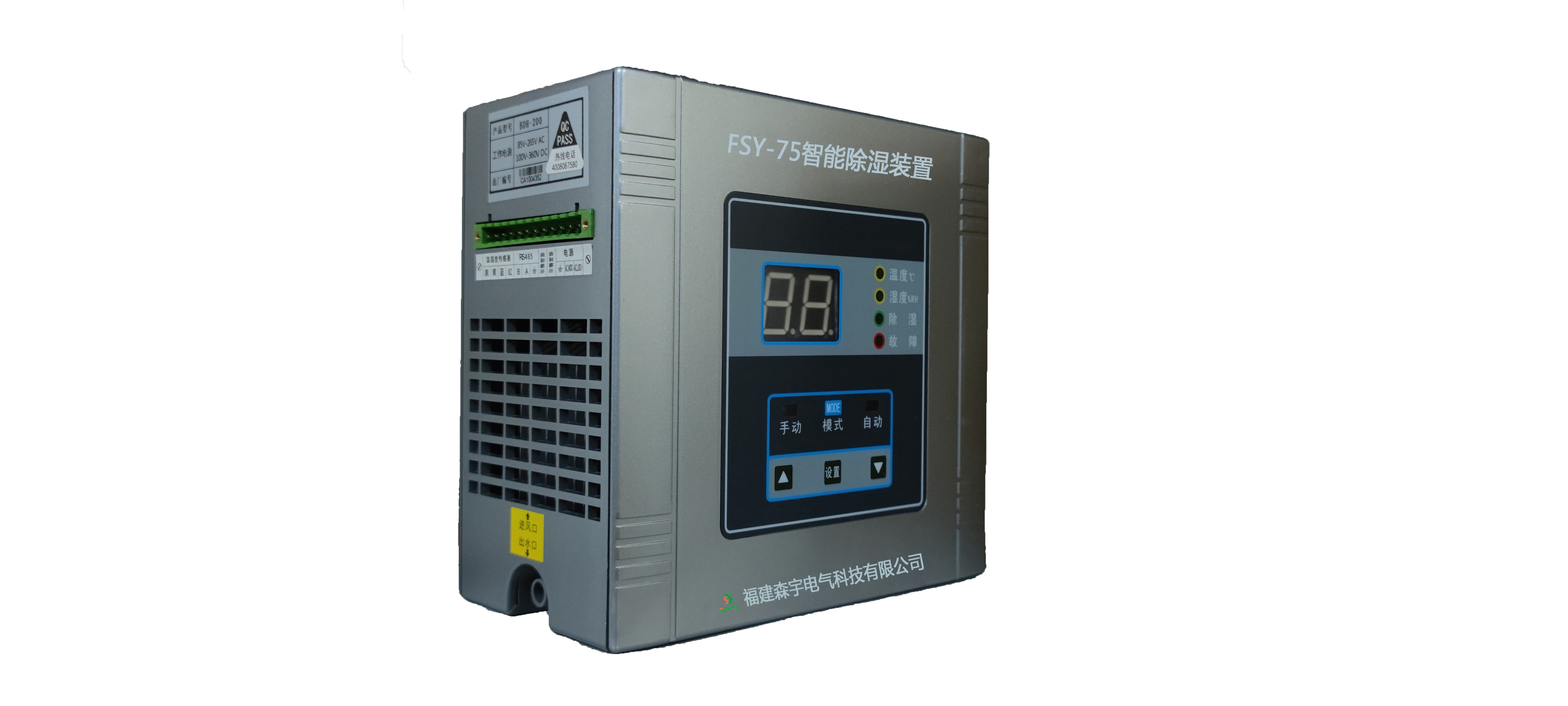

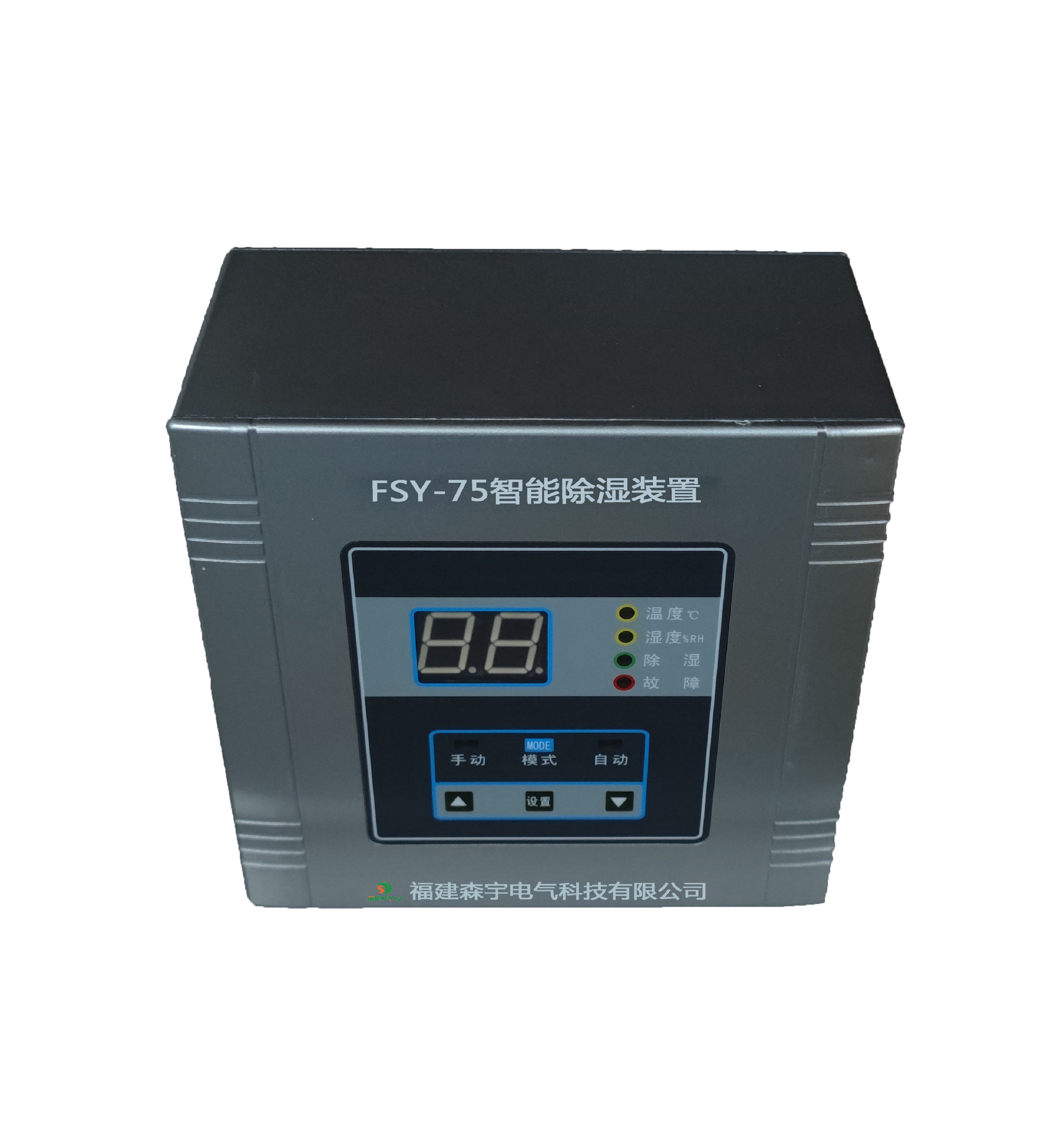

FSY-75开关柜除湿装置
一、尺寸参数
注：
1.除湿机均需正立安装，以保证出水顺畅。
2.请务必保证除湿机排水管的顺畅，水管的走向应竖直向下。
3.水管插入出水口后须用配套的水管夹抱紧。
二、温湿度传感器
a. 接线端子说明
红色信号线：传感器工作电源正接线端；
黑色信号线：传感器工作电源负接线端；
蓝色信号线：温度传感器信号接线端；
黄色信号线：湿度传感器信号接线端。
b. 安装说明 悬挂方式：
将温湿度传感器挂在柜体需要测量温湿度部位，用螺丝旋紧即可（注：温湿度传感器不可安装于出风口）。
屏蔽线OT端子头用螺丝旋于柜壁或其他地平面，确保其可靠接地。
三、接线端子
| ○ | 温湿度传感器 | RS485 | 低温输出-1 | 低温输出-2 | 电源 | ○ | ||||||
| 黑 | 黄 | 蓝 | 红 | A | B | 〨 | L/+ |
N/- |
||||
四、技术指标
| 产品型号 项目 |
FSY-75 | |
| 工作电源 | 85V～265V AC / 100V～360V DC | |
| 整机功耗 | ≤75W | |
| 绝缘 强度 |
外壳与电源 | ＞2kV,1min 0.5mA |
| 外壳与输出 | ＞2kV,1min 0.5mA | |
| 电源与输出 | ＞1.5kV,1min 0.5mA | |
| 绝缘性能 | ≥100MΩ（外壳与端子间） | |
| 外形尺寸（mm） | 178×173×98 | |
| 测量范围与精度 | 温度 | 范围：0℃～99℃ 精度：±1℃ |
| 湿度 | 范围：0%RH～99%RH 精度：±5%RH | |
| 阈值设置范围 | 温度 | 0℃～20℃（默认值5℃，回差5℃） |
| 湿度 | 50%RH～90%RH（默认值65%，回差10%RH） | |
| 除湿量 | 600mL-650mL（30℃，90%RH，24小时） | |
| 输出接点容量（无源） | 5A 250VAC / 5A 30VDC | |
| RS-485通讯 | MODBUS-RTU通讯协议 | |
| 环境 | 运行温度 | -25℃～+70℃ |
| 相对湿度 | ≤95%RH | |
| 除湿温度范围 | +5℃～+65℃ | |
| 除湿湿度范围 | ≥50%RH | |
| 海拔高度 | ≤2500m | |
| 大气压力 | 80～110kPa | |
| 贮存温度 | -25℃～+85℃ | |
| 其他 | 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀气体、霉菌 | |
| 超出上述参数，请与我司协商。 | ||
